39-45 Stratégie > Articles historiques > Armes & unités > Canon AA 75mm

Canon AA 75mm


Canon anti-aérien de 75mm (L53 ou L55)


Caractéristiques :


Canon CA 75mm Mle1939 (Schneider)

Nom : Canon de 75 mm contre aeronefs sur remorque Schneider, modèle 1917/1934

Calibre:                             75 mm

Longueur de la pièce :        4000mm (L/55)
Poids                                   4800kg
Azimuth                              360°
Site                                      0-70°
Vitesse de sortie :              environ 700 m/sec
Poids de l’obus explosive :  environ 6kg
Altitude atteinte                    8 à 12km suivant source
Servants                              1 chef de pièce et 8 hommes
Temps de mise en batterie    20-30 minutes
Cadence de tir                      20-30 obus par minutes


Ce modèle est équipé du télescope L706 x6, qui permettaient des tirs au sol très précis, et notamment une utilisation contre les chars (bien que ce canon n’ait pas été équipé en munition perforante).

CA 75mm Mle1939




source : modélisation Fireglow pour SS3

Conception

1917 est l’année de conception de l’attelage
1928 est l’année de conception du canon
1934 est l’année de conception du montage AA (A confirmer)
Ce canon est une évolution du fameux canon de 75 de la première guerre mondiale. Cependant, en 1940, la majeure partie des affûts a été remplacée par une version Schneider plus moderne.
Un nombre important de ces canons ont été capturé par les Allemands en 1940. Ils furent mis en service essentiellement dans la zone française occupée, soit la désignation 7.5 cm Flak M17/34(f).

Le nombre de canons disponibles serait en 1940 :
876 basé sur l’ancien canon de 75mm Mle 1897.
819 sur le canon Schneider 75mm Mle1928
Soit un total de 1695 canons AA lourds (non compris les 105mm, obsolète et quelques AA de 90mm). En comparaison, les allemands alignèrent plus de 2500 canons anti aérien lourd (88mm et 105mm).
Cependant, les sources sur le nombre de canon en service sont assez variables (suivant les cas, 130, 400 , …). Les chiffres ci-dessus s’entendent peut être avec les canons de la marine. Pour les canons de l’armée de terre, on évoque plutôt le chiffre de 400 75mm

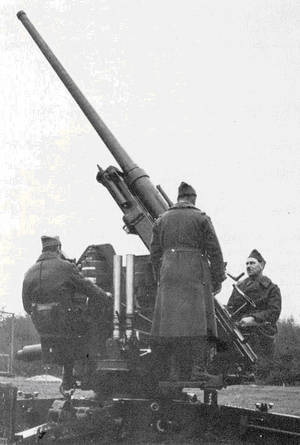

75mm Mle1932 AA


Le même, mais modélisé par Fireglow pour SS3 :


Enfin, de manière anecdotique, voici un montage motorisé du canon AA75mm, datant de la première guerre mondiale.




Etat des canons antiaérien en France en 1939-1940 :



Mitrailleuses lourdes jumelées de 13.2mm                   270

Canon AA de 20mm/L62 oerlikon                             ?
Fabriqué sous licence suisse, conception 1914.

Canon AA de 20mm/L60 Madsen                              ?
fabriqué sous licence danoise

Canon AA de 25mm/L60 Hotchkiss                          1100 en mai 1940
Ce canon permettait de tirer indifféremment des munitions explosives ou antichars. Conception 1930

Canon AA de 37mm L60                                                 20



Canon AA 75mm Mle1897                                         876

Canon AA 75mm Mle1928 Schneider                       819




Canon AA Schneider 90mm                                       40

Quelques un datant de 1939, mais la plupart étant ancien. Ces derniers étant essentiellement utilisé au sol par la marine. Cinq batteries étaient déployé autour de Paris, avec des munitions antichar. Certaines furent utilisées en Afrique du Nord contre des chars américains lors du débarquement de novembre 1942.

Canon AA Vickers 94mm                                           20

Canon AA de 105mm(Mle1915/1934)                       135

Source

  « France 1940» - ETAI 1998 ISBN 2-7268-8380

« Evolution des matériels militaires » 1939-1945, Alain Bru


www.knoxcotn.org/military/wwi/book/photos/airraider.jpg
